Leonova Emerald

Leonova Emerald® är ett lättanvänt och effektivt handinstrument för konditionsmätning i tuffa industriella miljöer. Detta stryktåliga instrument erbjuder ett utbud av avancerade mätmetoder och funktioner för analys och felsökning.

Lexikal definition: em·er·ald \’em(ə)rəld\. Smaragd; en variant av ädelstenen beryll och den mest kända och värdefulla av de gröna ädelstenarna. Namnet Leonova Emerald är inspirerat av smaragdens rykte som framsynthetens och förutsägelsernas sten.

Thumb up

EN PÅLITLIG PARTNER

Avsett för rutinmätningar och felsökning har detta avancerade, mångsidiga och slitstarka handinstrument kapacitet att optimera det förebyggande underhållet.
Low speed/RPM

KONSTRUKTION FÖR PRESTANDA

Mätresultaten är mer exakta och spektrumen mer detaljerade än någonsin – det möjliggör djupgående lager- och vibrationsanalys även på de mest komplexa industriella applikationer.
Parallel measurements

PRODUKTIVITET OCH EFFEKTIVITET

Flera mätuppdrag kan utföras med en enda knapptryckning. Omedelbar konditionsutvärdering, larm, historiska data och trender – allt är tillgängligt direkt på skärmen.



SLITSTYRKA OCH PRESTANDA

Leonova Emerald tillhandahåller tillförlitlig och handlingsbar information om den mekaniska konditionen hos kritiska maskiner och möjliggör optimal samordning av underhåll och reparationer. Fullmatat med avancerad teknik och med en robust design levererar Leonova Emerald många års pålitlig tjänst under de tuffaste och mest krävande omständigheter. Instrumentet finns också i Ex-version för användning i potentiellt explosiva miljöer.

Instrumentet erbjuder ytterst sofistikerad vibrationsmätning, där spektrum är knivskarpa även när signalerna är svaga och energiinnehållet lågt. Det utomordentliga signal-brusförhållandet ger avgörande fördelar där svaga signaler förekommer parallellt med starkare, som till exempel i växellådor.

Leonova Emerald är en del av Leonova-familjen av handinstrument där också Leonova Diamond® ingår.


VAD VÅRA KUNDER SÄGER

"SPM är ett extremt professionellt företag som möter våra behov. Ett platsbesök från en SPM-representant gav oss möjlighet att verkligen förstå vilka produkter och möjligheter vi behövde för att uppgradera vår tillståndskontroll. Vi har också låtit en del av vår personal genomgå utbildning på det instrument vi valde, och det har redan lett till positiva resultat för alla som är involverade i datainsamlingen. Sist men inte minst fungerade beställning och leverans av instrumentet mycket smidigt. Vi är verkligen mycket nöjda med SPM som leverantör.”

Chris Giles, Doppelmayr Cable Car (använder Leonova Emerald)

I BEHOV AV ETT EX-INSTRUMENT?

Sofistikerad teknik och användbarhet i en enda instrument gör Leonova Emerald till ett av de mest avancerade ATEX/IECEx-certifierade instrumenten på marknaden. Instrumentet är byggt för att tåla tuffa miljöförhållanden.

Vill du veta mer om Leonova Emerald?

Genom att klicka på "Skicka" accepterar du att ditt meddelande och din personliga information kommer att skickas via e-post till relevanta mottagare på SPM Instrument. Du samtycker härmed också till att SPM Instrument och dess dotterbolag kommer att ha tillgång till den information du har tillhandahållit och att dessa data kommer att lagras på vår e-postserver. Uppgifterna sparas inte på något annat sätt. Vi kommer inte att använda den här informationen för att kontakta dig om andra frågor än de som anges i din förfrågan. Vi kommer inte att dela din information med tredje part.

Funktionalitet

Leonova Emerald inkluderar High Definition Shock Pulse Method (SPM HD®) för mätning av lagerkondition och avancerad vibrationsanalys för diagnosticering av allmän maskinkondition, samt många fler funktioner, se nedan.

Lager- och smörjkondition

Läs också om HD ENV® för lagerövervakning (nedan).

Mätteknologin SPM HD® (HDm/HDc)

Stötpulsteknologin SPM HD® är en patenterad vidareutveckling av stötpulsmetoden (SPM). Metoden är  mindre känslig för störningar från andra signaler och därför unik i sin kapacitet att mäta med tillförlitliga resultat från ett mycket lågt varvtal (0,1 - 20 000 RPM). SPM HD används för snabb, enkel och pålitlig diagnos av driftskonditionen hos  rullningslager.

SPM Spectrum™

SPM Spectrum™ är baserat på extraordinär signalkvalitet och 24 bitars A / D-omvandling som ger en knivskarp upplösning och bidrar till att bestämma var en möjlig lagerskada finns med mycket hög precision.

LR/HR

LR/HR-metoden utvecklades ur den ursprungliga stötpulsmetoden för konditionsdiagnos av rullningslager. Metoden möjliggör precisionsanalys av oljefilmens kondition i rullbanan.

dBm/dBc

Den ursprungliga stötpulsmetoden är baserad på dBm/dBc, som räknar antalet inkommande stötpulser per sekund och ger ett värde för stötpulsmattenivå (dBc; decibel carpet value) samt ett värde för maxnivån (dBm; decibel maximum value).

Vibrationsanalys

Vibrationsövervakning med HD ENV®

HD ENV® är en patenterad envelopingteknik som används för tidig upptäckt av stötrelaterade händelser såsom kugg- och lagerskador. Användaren kan enkelt välja mellan ett antal fördefinierade filter, utformade för att upptäcka skador eller avvikelser i olika stadier av utveckling. Metoden utnyttjar skickligt konstruerade och patenterade algoritmer för digital signalbehandling för att få optimala data för analys och trendning.

Vibrationsnivå och FFT-spektrum

Mätning av vibrationshastighet, acceleration och förskjutning (frekvensområde 0-40 kHz) enligt de senaste ISO 10816-standarderna hjälper till att diagnostisera allmän maskinkondition. Förutom RMS-värde visar instrumentet också ett FFT-spektrum, där symptom på obalans, feluppriktning och strukturella svagheter enkelt identifieras.

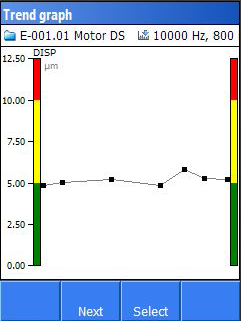

EVAM

Mätmetoden EVAM (Evaluated Vibration Analysis Method) ger spektrum med upp till 25.600 linjer med true zoom samt förprogrammerade felsymptom och trendning.

Avhjälpande underhåll

Dynamisk balansering

Rotorbalansering i ett eller två plan enligt ISO-standard 1940-1 med en initial vibrationsmätning som vägleder användaren steg för steg genom hela balanseringsproceduren med förslag hur obalansen kan korrigeras.

Order Tracking

HD Order Tracking

På maskiner med variabelt varvtal ger vibrationsanalys med HD Order Tracking tillförlitliga data och kristallklara mätresultat även när RPM varierar kraftigt under mätningen. Order Tracking kan tillämpas inom ett mycket brett varvtalsområde, från bara några få till tusentals varv per minut.

Teknisk översikt

Instrument

Dimensioner: 306x108x71 mm
Vikt: 860 g
Display: TF-färgskärmT, 240x320 pixels, 3.5 inch, justerbar bakgrundsbelysning

Instrumentmoduler

Plattformsfunktioner

  • SPM HDm/HDc och/eller SPM LR/HR.
  • RMS vibration, ISO 2372.
  • Varvtalsmätning.
  • Temperaturmätning.
  • Stetoskopfunktion.
  • Mätpunktsidentifikation med CondID®-mätpunktsbrickor.
  • Inspelning.
  • Manuell inspelning, fri mängd.
  • Checkpoints, fritext.
  • Inspelning av röstkommentarer.
  • Stöd för spektrum upp till 6.400 linjer, 10 kHz.

Tillvalsfunktioner

  • SPM HD Expert, analys i tids- och frekvensdomän.
  • Stötpulsmätning, dBm/dBc.
  • Stötpulsmätning, HDm/HDc.
  • Stötpulsmätning, LR/HR.
  • SPM Spectrum.
  • Vibration ISO 10816 med spektrum.
  • Vibration Premium:
        HD ENV.
        FFT med symptom.
        6.400 linjer, 10 kHz.
        HD Order Tracking.
        Tidssignal.
        Post trigger.
  • Vibration Supreme:
        HD ENV.
        EVAM utvärderad vibrationsanalys.
        12.800 linjer, 20 kHz.
        + alla funktioner i Vibration Premium.
  • HD Analysis:
        Vibration Supreme.
        SPM HD Expert.
  • Balansering, ett plan.

Tillbehör och paket

BEKVÄMA PAKETLÖSNINGAR FÖR EFFEKTIV RONDERING

Med prissänkningar på upp till 36 % på normalpris under detta specialerbjudande har det aldrig funnits ett bättre tillfälle att uppgradera till detta högpresterande instrument. Det stryktåliga handinstrumentet Leonova Emerald® är ett perfekt val för kraftfull analys och felsökning samtidigt som det också tillhandahåller smarta data av överlägsen kvalitet till IoT- och Big Data-system.

Detta användarvänliga instrument möjliggör högeffektiva mätronder med omedelbar konditionsutvärdering i grönt-gult-rött. Paketen inkluderar den omfattande programvaran Condmaster Ruby® för vidare analys av mätdata.



Basic

- Handinstrumentet Leonova Emerald
- Batteriladdare
- Kommunikationskabel
- Tachometer/temperaturprob
- Vibrationsgivare
- Magnetfot
- Mätkabel
- Axelremsväska, mjuk
- Analys- och diagnostikmjukvaran
  Condmaster Ruby
- Mätmetoder: VIB ISO 10816 + Spektrum



Advanced

- Handinstrumentet Leonova Emerald
- Batteriladdare
- Kommunikationskabel
- Tachometer/temperaturprob
- Vibrationsgivare
- Magnetfot
- Mätkabel
- Snabbkopplingsgivare DuoTech
- Förvaringsväska, hård
- Analys- och diagnostikmjukvaran
  Condmaster Ruby
- Mätmetoder: VIB ISO 10816 + Spektrum, Vibration Expert



Expert

- Handinstrumentet Leonova Emerald
- Utrustning för balansering
- Batteriladdare
- Kommunikationskabel
- Stötpuls- och tachometer/temperaturprob
- Vibrationsgivare
- Magnetfot
- Mätkabel
- Snabbkopplingsgivare DuoTech
- Förvaringsväska, hård
- Headset med mikrofon
- Analys- och diagnostikmjukvaran
  Condmaster Ruby
- Mätmetoder: VIB ISO 10816 + Spektrum, komplett analysfunktionalitet med HD Analysis och VIB/SPM HD Expert, Balansering
